CAD-Grundlagen (G8 / CAD-1)
Erstellen von technischen Zeichnungen mit Hilfe
eines 2D-CAD-Programms (IDEAS 9 - Drafting)
Operationen zum Erzeugen und Ändern von
geometrischen Objekten, Bemaßen, Mehrfach-Anordnungen, Verwendung
von Layern und Symbolen (Blöcke), Plotten.
Grundlagen der 3D-Modellierung (CAD-2)
Modellierung von Bauteilen mit Hilfe des CAD-Programms
IDEAS 9
Bezugsgeometrie, Volumenverknüpfungen, Volumen-Modellierung
mit Hilfe der Extrude- und der Revolve-Operation (prismatische und rotationssymmetrische
Bauteile und Features), Steuerung der Bauteil-Geometrie mittels Maß-
und Lage-Beziehungen, Mehrfach-Anordnungen, Modellierung von Gehäusen
mit Hilfe der

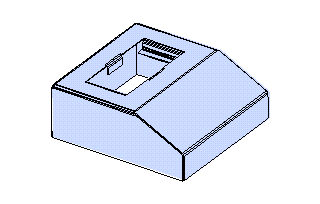

Schalen-Operation (s.Bild), Ableitung von Zeichnungen,
Einführung in Baugruppen.
Spezielle 3D-Modellierung (CAD-S1)
Methoden der Volumen- und Flächen-Modellierung
Sweep- und Loft-Operation, Flächen mittels
Berandung (Freiformflächen). Kurven im Raum und auf Flächen.
Arbeit mit IDEAS 9.
Simulationstechnik (CAD-S2)
Modellierung von Baugruppen und Mechanismen (Getriebe-Modellierung
und Bewegungs-Simulation), Blechbiegeteile (s.Bild), Teile-Familien
(Varianten-Bauteile),
Rapid-Prototyping.
